Máy in cao tốc 120m/min với 5 màu sắc


Máy in cao tốc 120m/min với 5 màu sắc




Đặc điểm

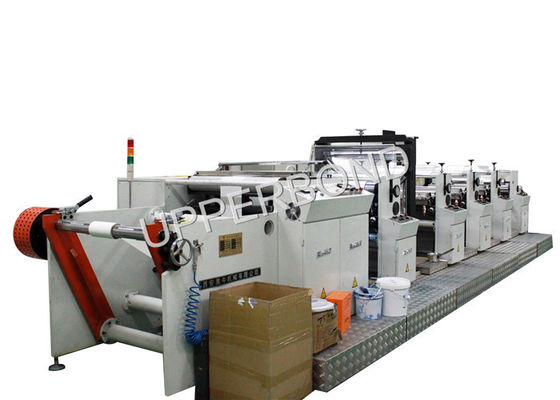

Máy in đục WY-700 là một máy in đục tốc độ cao được thiết kế và sản xuất bởi công ty chúng tôi đặc biệt cho các đặc điểm của giấy. Nó kết hợp in tốc độ cao với tỷ lệ sản phẩm hoàn thành cao và áp dụng phương pháp in đục mô-đun tiêu chuẩn.mà hóa ra là thiết bị tốt nhất để in giấy.

Xem xét đầy đủ đặc điểm của việc in giấy và quá trình xử lý tiếp theo của nó,Thiết kế cho máy in phải có thiết bị tự động không ngừng hai trạm để đảm bảo hoạt động hiệu quả của máy trong toàn bộ quá trình.

Công nghệ mới và phụ kiện được sử dụng rộng rãi trong phát triển và thiết kế của nó, cải thiện đáng kể khả năng và độ tin cậy của máy.



Các thông số kỹ thuật



Cấu trúc của máy in

Phần in bao gồm đơn vị in, máy nướng khô, bộ trao đổi nhiệt và hệ thống truyền động.

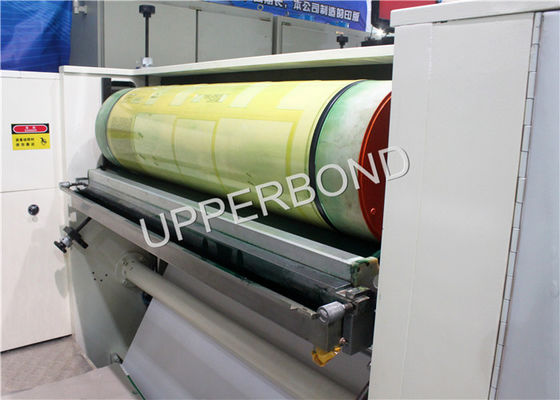

• Đơn vị in

Phần in là 5 màu sắc tiêu chuẩn in đục, cạo lưỡi máy in kiểm soát không khí, cắm trại của hình thức cuộn áp dụng hình thức nén khí nén của trục.Bức tường và trục được làm bằng thép đúc có độ bền cao thông qua chỉnh sửa bằng tay và chế biến nhiều lần, Với độ chính xác cao và ổn định. máy đánh dấu áp suất khí nén, điều chỉnh áp suất của máy đánh giá là thuận tiện, máy đánh giá được trang bị dòng chảy trục độc lập.Tình trạng làm việc làm cho cung cấp mực đồng nhất hơn và đảm bảo rằng các máy cạo có một cuộc sống dịch vụ lâu hơn. Ngâm bồn mực được sử dụng cùng với lưỡi dao cạo, làm cho hình dạng cuộn có thể thâm nhập đầy đủ trong quá trình làm việc, không dễ dàng để cắm khi ở tốc độ thấp,và làm cho hình dạng cuộn trong một trạng thái tương đối khép kín, hiện tượng từ chối mực không dễ xảy ra ở tốc độ cao

Cung cấp mực áp dụng bơm mực khí nén lưu thông, để mực có thể được pha trộn đầy đủ, đồng thời, nó có thể tránh các vấn đề in do trầm tích sơn.Hệ thống mực cung cấp được trang bị thiết bị lọc thứ cấp (nhập khẩu và xuất khẩu), có thể tránh dư lượng, nước thải và vv đi vào khu vực in, thùng mực làm bằng thép không gỉ, nó trông đẹp và chống ăn mòn,truyền năng lượng giữa bốn nhóm áp dụng không có khế khoang nối giọt để kết nối, nó có thể đảm bảo đồng bộ hóa chính xác của truyền tải điện,; cũng vì thiết kế tăng điện áp tiến bộ, làm cho in với độ chính xác cao và ổn định.Các in ấn và nhận là tường sắt đúc đơn vị, nó có hiệu suất hấp thụ cú sốc tốt và độ cứng đủ, đảm bảo tốc độ cao của hiệu suất máy và ổn định làm việc lâu dài.chế độ áp suất của xi lanh (hình 8), tấm in có thể được điều chỉnh tùy ý trong một phạm vi lớn đường kính 140-140 mm, phù hợp để in sản phẩm lặp lại chiều dài thay đổi đáng kể.

Nó có thể được tùy ý được trang bị với hệ thống sắp xếp tự động giữa các nhóm khác nhau, hệ thống có thể dựa trên người dùng yêu cầu sử dụng các thiết bị trong nước hoặc nhập khẩu,nó có thể đạt được tự động in quá mức giữa các nhóm in khác nhau, độ chính xác sắp xếp tốt hơn 0,2 mm.

Định hướng trục thực hiện bằng tay. Thông qua điều chỉnh quy mô quan sát trên bánh tay, phiên bản trục nhanh chóng và chính xác.

(2) Làm khô bánh

Khô nướng là cách chuyển dịch xung quanh, có một phạm vi di chuyển lớn, làm cho nó thuận tiện hơn của giấy mặc và hướng dẫn hoạt động làm sạch cuộn.Hệ thống lưu thông sưởi ấm bên ngoài độc lập, phun gió nóng vào giấy với tốc độ cao thông qua vòi phun bề mặt trên máy làm khô (hình 10), để làm cho dung môi bay hơi nhanh chóng và giải phóng.Một phần của khí thải đã bị ép xả ra ngoài bằng quạt xả, một phần trong tái chế thứ cấp, làm cho nó có sử dụng năng lượng cao hơn.Nó đặt một lò tăng cường sau khi nhóm in cuối cùng, làm cho giấy in mực dung môi có thể bốc hơi hoàn toàn, để loại bỏ mùi độc đáo của sản phẩm in nội bộ dung môi còn lại, để cải thiện chất lượng sản phẩm.

(3) Hệ thống trao đổi nhiệt

Hệ thống trao đổi nhiệt độc lập với mặt máy,máy sưởi điện và máy sưởi hơi có thể nhanh chóng trao đổi (máy sử dụng chế độ sưởi điện) để đáp ứng các yêu cầu của người dùng khác nhau (hình 11)., thông qua điều khiển tỷ lệ mô-đun điều chỉnh áp suất MJYS bằng bộ điều khiển nhiệt độ SR73 để điều chỉnh nhiệt độ máy sưởi (hoặc các thiết bị điều khiển máy giảm áp điện),Nó có thể đảm bảo phạm vi nhiệt độ nổ nóng trong phạm vi cộng hoặc trừ 2 °C, quạt luồng áp dụng quạt loại chia nhỏ tiếng ồn, tiếng ồn thấp khi chạy, độ tin cậy cao.

(4) Hệ thống truyền đĩa

Hệ thống truyền đĩa là trục đầu nón tấm và hộp bánh răng chênh lệch hình dạng liên kết thẳng, vỏ bánh răng được trang bị bánh răng ly hợp tay, tấm là thuận tiện và một phiên bản thô.Thông qua máy điện đăng ký trên cơ chế chênh lệch, và hệ thống chênh lệch trong hộp bánh răng ổ đĩa, có thể nhận ra chính xác tự động đăng ký.truyền năng lượng nhiều giai đoạn thông qua ghép nối đàn hồi không lỗ, làm cho việc lái xe chính xác hơn và trơn tru hơn.

Pháo và lăn

Unreeling và cán áp dụng mô hình tường kép, trục của unreeling và cán cả hai áp dụng 76 mm, đường kính cuộn của unreeling và cán có thể lên đến 1300 mm

Hệ thống kiểm soát và quy trình hoạt động

Hệ thống điều khiển này chủ yếu bao gồm: màn hình cảm ứng giao diện người máy; PLC hệ thống quản lý điều khiển thông minh; nhận và làm trống, cấp hệ thống điện áp liên tục của điều khiển tự động,Hệ thống điều chỉnh điều khiển tự động, unreeling và lăn kéo điều khiển đồng bộ servo với phòng in, máy tính tự động trên hệ thống đăng ký, hệ thống giám sát máy tính stroboscopic,Hệ thống điều khiển nhiệt độ tự động của lò, điện, khí nén, quạt, vv của PLC kiểm soát trình tự và an toàn kết nối,Các bộ phận quan trọng của trạng thái hoạt động của đơn vị như giám sát nhiệt độ của vỏ máy giảm và chức năng báo độngvv

Các bộ phận trên đều có hướng dẫn riêng biệt để tham khảo hoạt động, các nhà điều hành, vui lòng đọc cẩn thận và biết tốt về hiệu suất và hoạt động.

Hệ điều hành của máy có hai trạng thái hoạt động, một là hoạt động thủ công, một là trạng thái hoạt động tự động, trạng thái hoạt động được chọn bằng công tắc phần quay số chính.

Trong tình trạng thủ công, hoạt động của mỗi bộ phận của máy luôn bao gồm máy sấy khô mở và đóng; kết hợp và riêng biệt của cuộn lau; tách;kết hợp và tách biệt của máy quét, kết hợp và tách biệt của lực kéo, vv

Tất cả thông qua hoạt động bằng tay để điều khiển bảng điều khiển chuyển đổi để nhận ra, trong trạng thái tự động, hoạt động trên có thể được thực hiện bằng một hoạt động nút.
